Testaufnahmen  von Kieselalgen mit Phasenkontrast-Verfahren

Maus über Bild halten zeigt Tooltip mit Objekt-Namen, Klick mit linker Maustaste zeigt größeres Bild (die Dateigröße steht unter dem Vorschaubild)

Die nachfolgenden Bilder wurden mit einer Kodak DC290 aufgenommen. Zu Testzwecken wurden Diatomeen von einem älteren Präparat der Firma Jungner fotografiert.
Alle Objektive sind ältere Phv-Objektive (Abgleichlänge 45 mm) für Deckglasdicke 0,17 mm und Tubuslänge 160 mm.

CZJ 40/0,65
 normaler Phasenkontr.
 Stauroneis phoenicenteron
55 kB
 Stauroneis phoenicenteron
51 KB




CZJ 40/0,65
normaler Phasenkontr.
 Pleurosigma angulatum
32 kB
 Pleurosigma angulatum
25 kB




CZJ 40/0,65
strenger Phasenkontr.
 Pleurosigma angulatum
49 kB

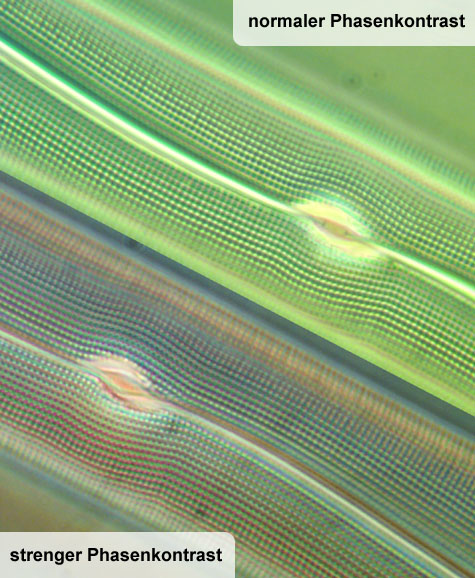

   -in der vergleichenden Montage
 rechts kann man deutlich die
verringerte Auflösung bei strenger
Phasenkontrasteinstellung erkennen
Pleurosigma angulatum
57 kB




Planachromat
CZJ 100/1,25 HI
Vergleichsbilder     		Pleurosigma angulatum
49 kB
 Stauroneis phoenicenteron
64 kB
 Gyrosigma balticum
97 kB




Planachromat
CZJ 100/1,25 HI
 links normaler, andere
strenger Kontrast
Stauroneis phoenicenteron
38 kB
 Stauroneis phoenicenteron
43 kB
 Pleurosigma angulatum
48 kB


Für das Testpräparat finden sich im Lieferprogramm der Firma Jungner von 1982 folgende Hinweise:


 Streifenabstand in
Mikrometer
 Zur Auflösung erforderliche
numerische Apertur
Stauroneis phoenicenteron
 0,70
 0,45
Gyrosigma balticum
 0,70
 0,45
Pleurosigma angulatum
 0,45
 0,85
